电阻应变式传感器用的测力仪表。能够测量各种压力，压强，扭矩・重量等，这些功能使其在生产控制管理，自动仪器，试验机等各个方面得到广泛的应用。具备有DIN96的小型尺寸，峰值/采样保持功能，上下限比较功能，等效输入校正功能等，是一款方便，低价格的实用测力仪表。
技术参数
模拟部分｜显示部分｜设定部分｜外部信号｜一般性能｜附属品
| 模拟部分 |
| 激励电压 | DC 10, 2.5 V±10% 输出电流30 mA 以内 |
|---|
| 信号输入范围 | －3.0 ～ ＋3.0 mV/V |
|---|
| 精度 | 非线性：0.02% FS 以内(3 mV/V输入时)
零点漂移：0.5 μV/℃ RTI 以内
量程漂移：25 ppm/℃ 以内 |
|---|
| A/D转换器 | 速度…100次/秒
16 bit(二进制) |
|---|
| 模拟滤波 | 4/ 10/ 100/ 3 kHz |
|---|
峰值保持功能
高速模拟输出形式 | 3 mV/V输入时…应答速度:约 1 kHz(Sin波输入・模拟滤波3 kHz时)
准确度:0.1% FS 以下 复位时间:50 μs 以下 |
|---|
| 电压输出 | 传感器输出成比例的模拟电压 输出水平:输入1 mV/V大约是2 V |
|---|
| SI/F输出 | 输出数据:显示值，状态 |
|---|
| 显示部分 |

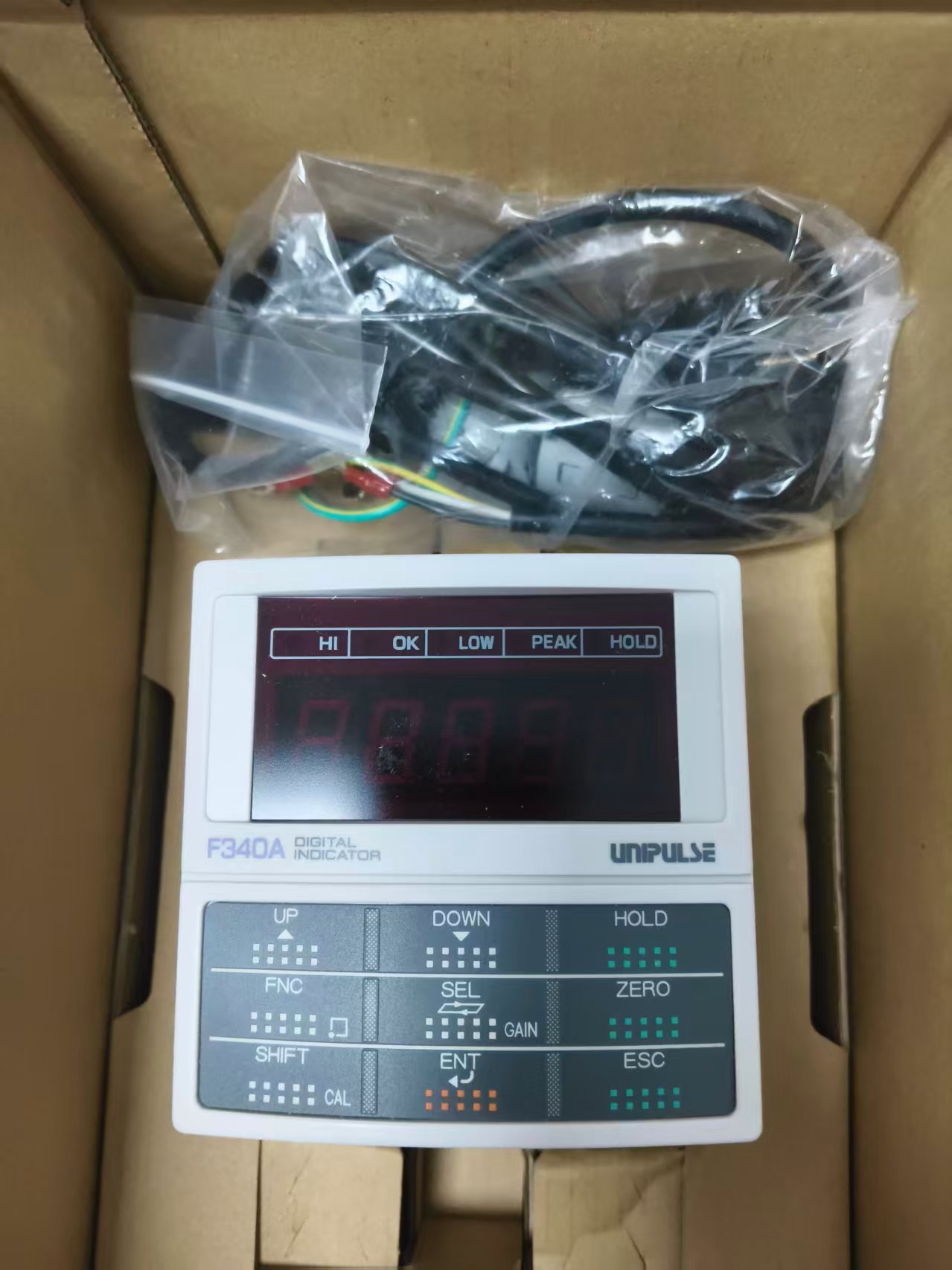

| 显示器 | 字高：15 mm 7段绿色LED数字显示（5位）
数値：5位±8.8.8.8.8
显示值：-19999 ～ 19999
小数点显示位置可以选择 |
|---|
| 显示项目 | 状态显示：HI､OK､LOW､PEAK､HOLD红色LED5个
显示次数：从3/6/13/25次/秒中选择 |
|---|
| 设定部分 |
| 设定项目 | 校正:零点校正/量程校正（实物校正，等效输入校正）
上限値，下限値，上限･下限比较模式，滞后，数字减值，零点附近，数字滤波，模拟滤波，动态追踪，零点漂移，保持模式，自动打字，保持值打字，LOCK，分度，显示次数，激励电压，BCD数据更新比率，RS-232C,D/A输出模块零点设定，D/A输出模块满量程设定 |
|---|
| 外部信号 |

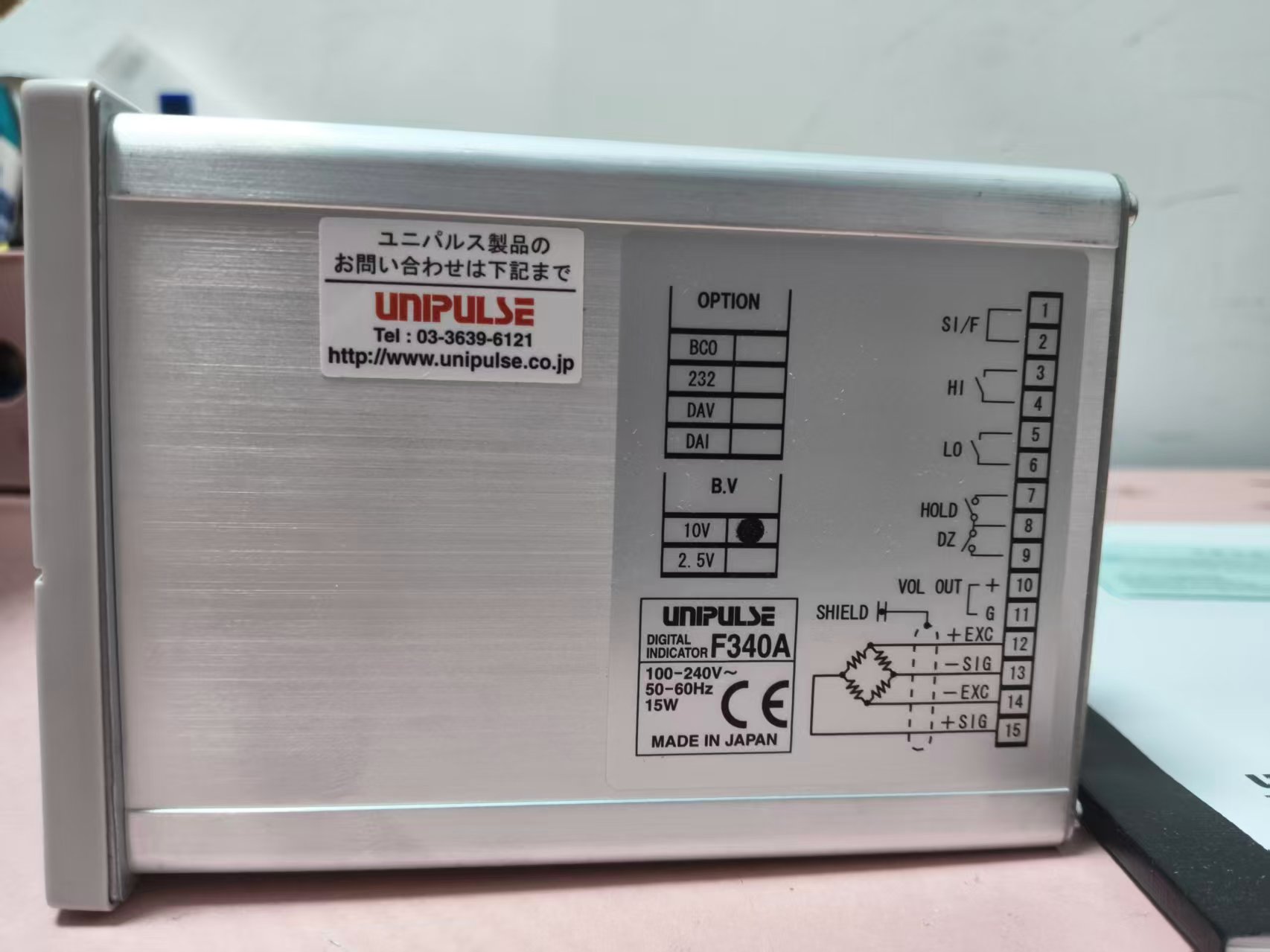

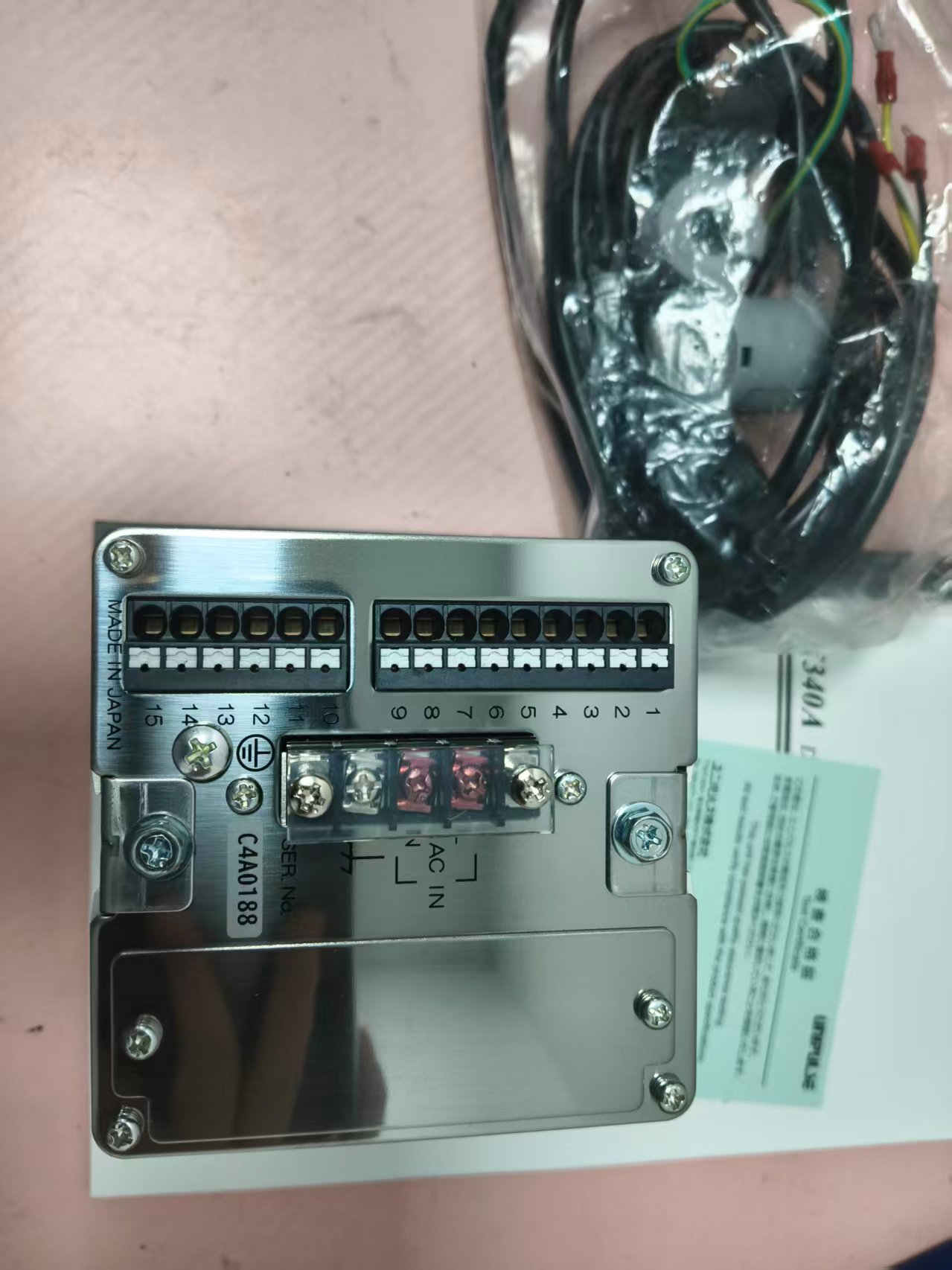

| 外部输入/输出信号 | 上限继电器(N/O)输出，下限继电器(N/O)输出，数字零点输入，保持输入 |
|---|
| 接口 | SIF：2线式串口
232：RS-232C通讯接口（选购件）
BCO：BCD输出（选购件）
DAV：D/A输出模块（电压输出）（选购件）
DAI：D/A输出模块（电流输出）（选购件）
*选购件只能安装一个 |
|---|
| 一般性能 |
| 电源电压 | AC 100 V ～ 240 V+10%-15%（自由电源） 50/60 Hz、 DC 12 ～ 24 V（±15%）（订货时指定） |
|---|
| 消耗电力 | 15 W max |
|---|
| 使用条件 | 使用温度范围: -10 ～ 40℃ 保存温度范围: -40 ～ +80℃
湿度:85% RH 以下（无凝霜） |
|---|
| 外形尺寸 | 96(W) × 96(H) × 135(D) mm (不含凸起部分) |
|---|
| 开孔尺寸 | 92 × 92+1-0 mm |
|---|
| 重量 | 约 0.9 kg |
|---|
| 适合CE标准 | EMC指令 EN61326-1
安全规格 EN61010-1，EN62311 |
|---|

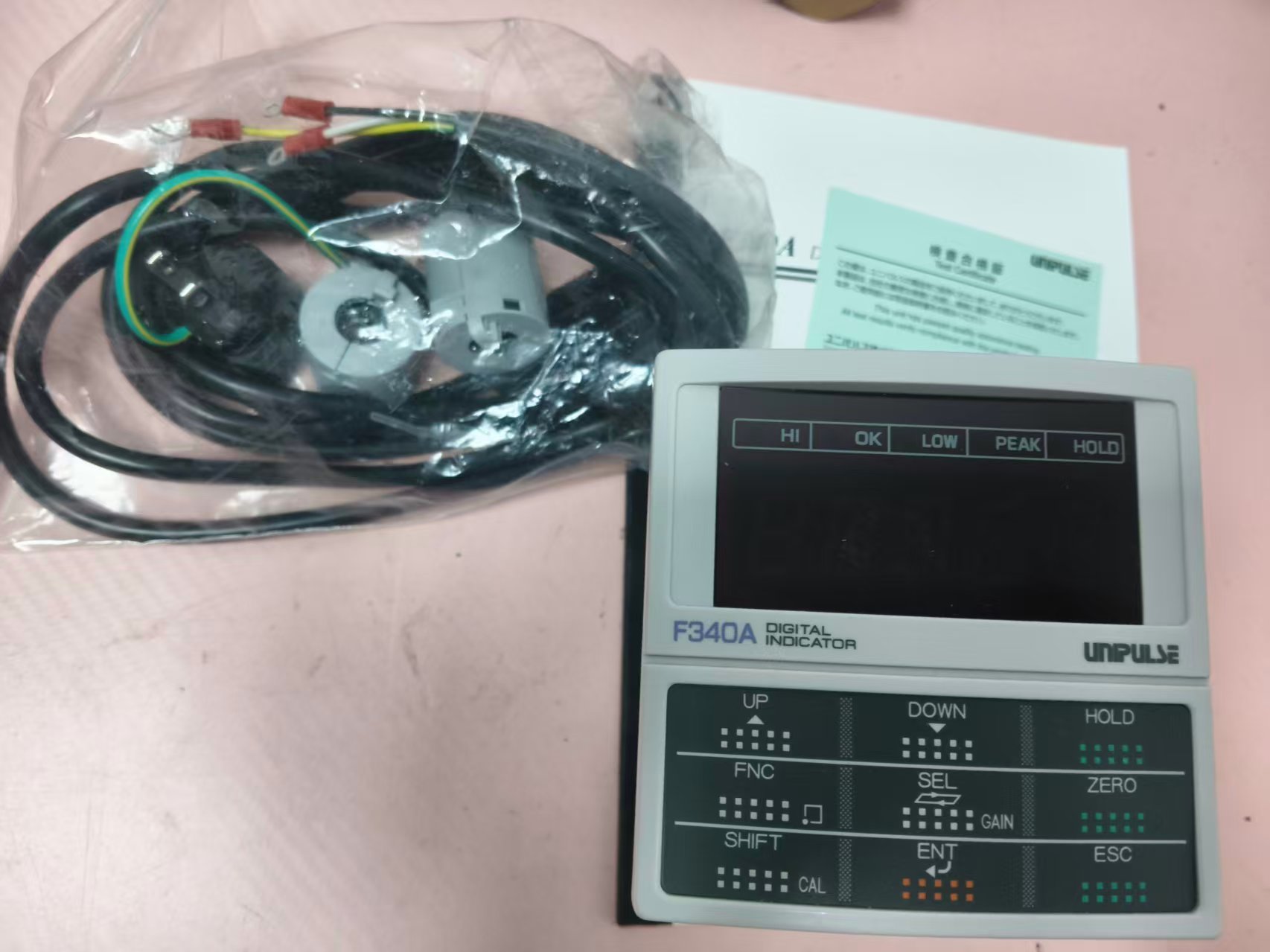

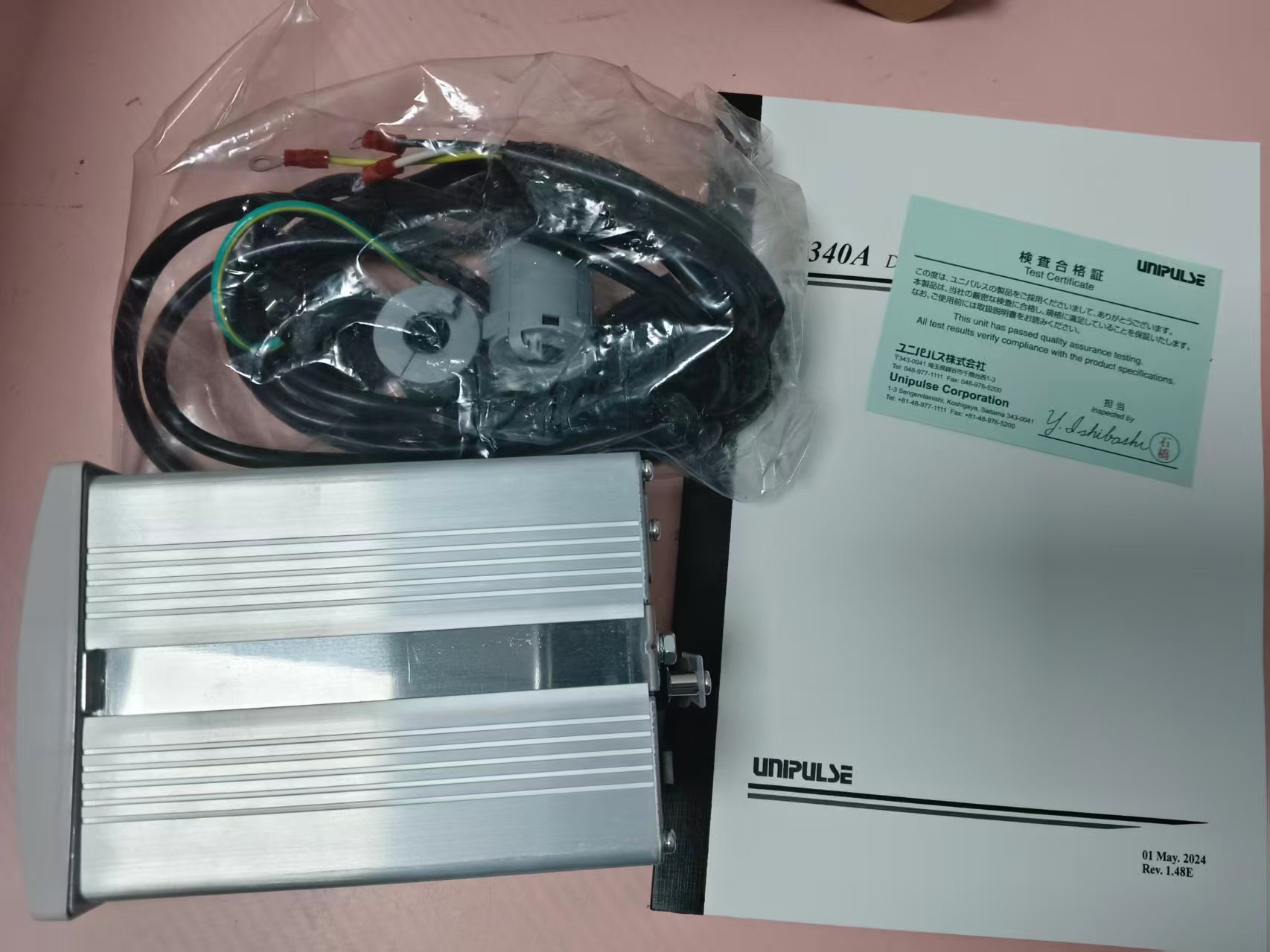

| 附属品 | AC输入电源线（额定电流125 A）3 m* ×1
AC输入电源线用3P-2P变换接头* ×1
小型螺丝刀 ×1
传感器电缆线用铁氧磁芯体 ×1
AC输入电源线用铁氧体磁芯* ×1
BCD输出用接头（BCD选购件安装时） ×1
使用说明书 ×1
*只在AC电源的时候附带 |
|---|
