工控类日本SMC 电商MRO供应链日本SMC 气缸 CP96SDB125-200

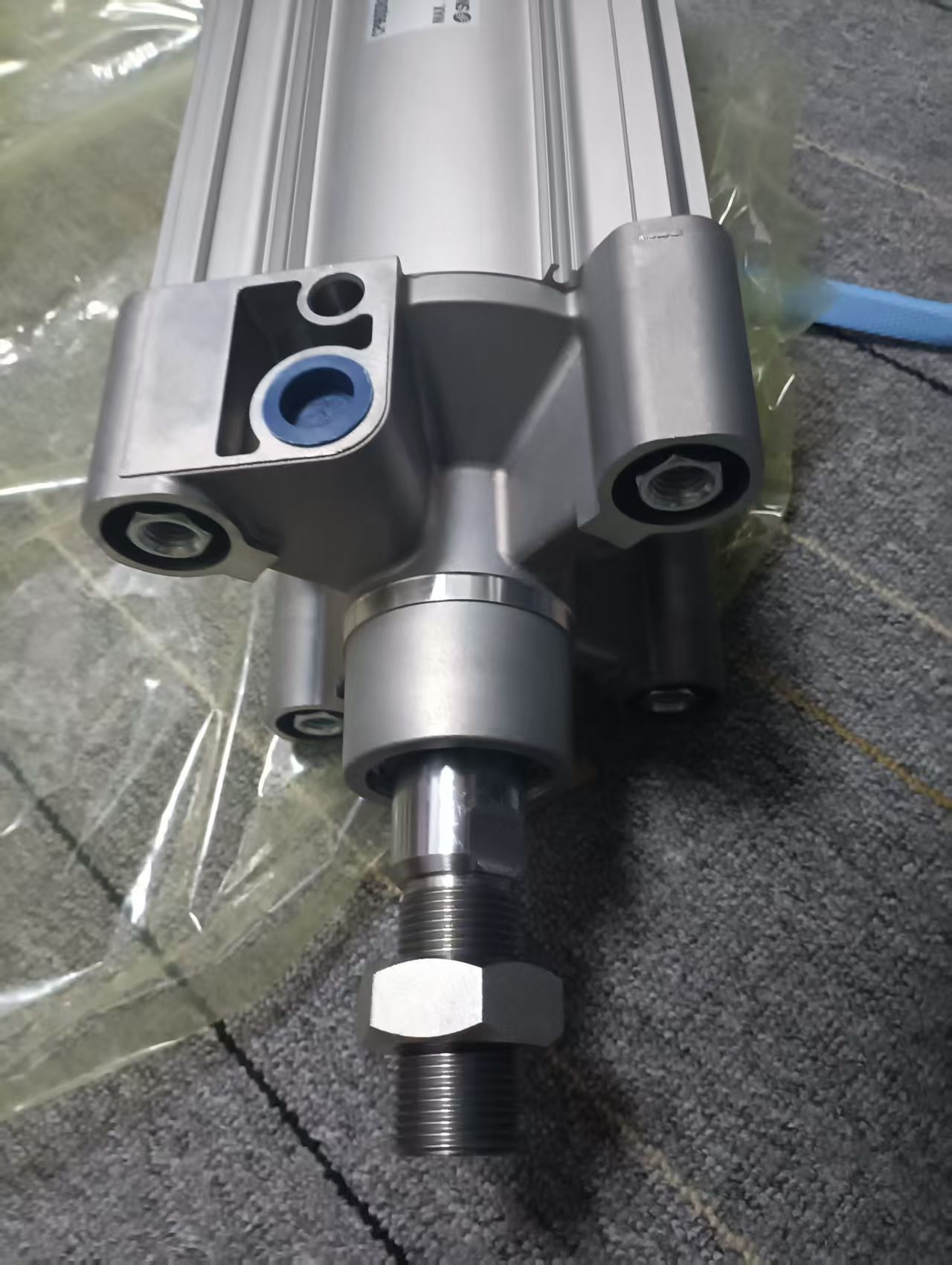

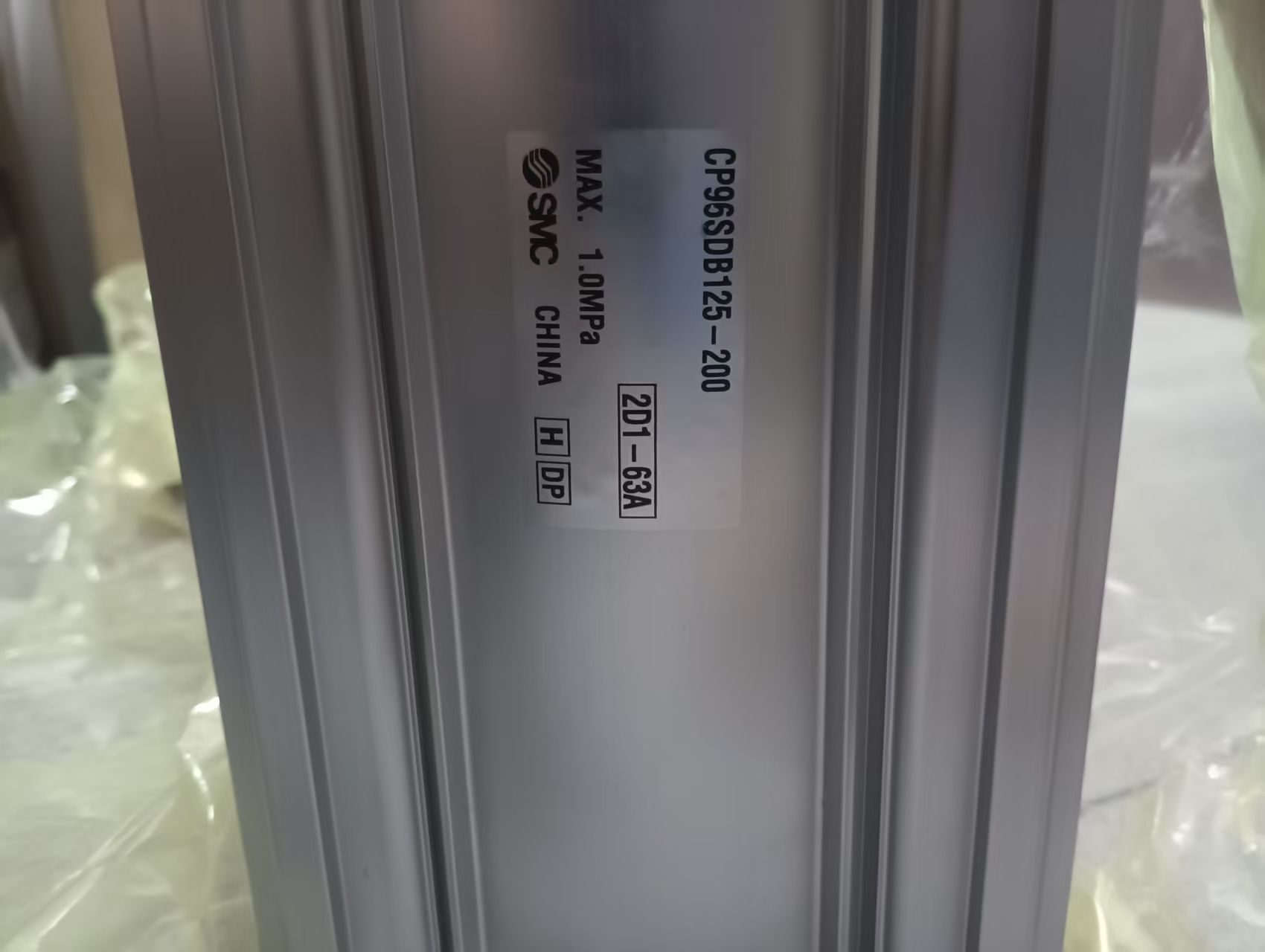

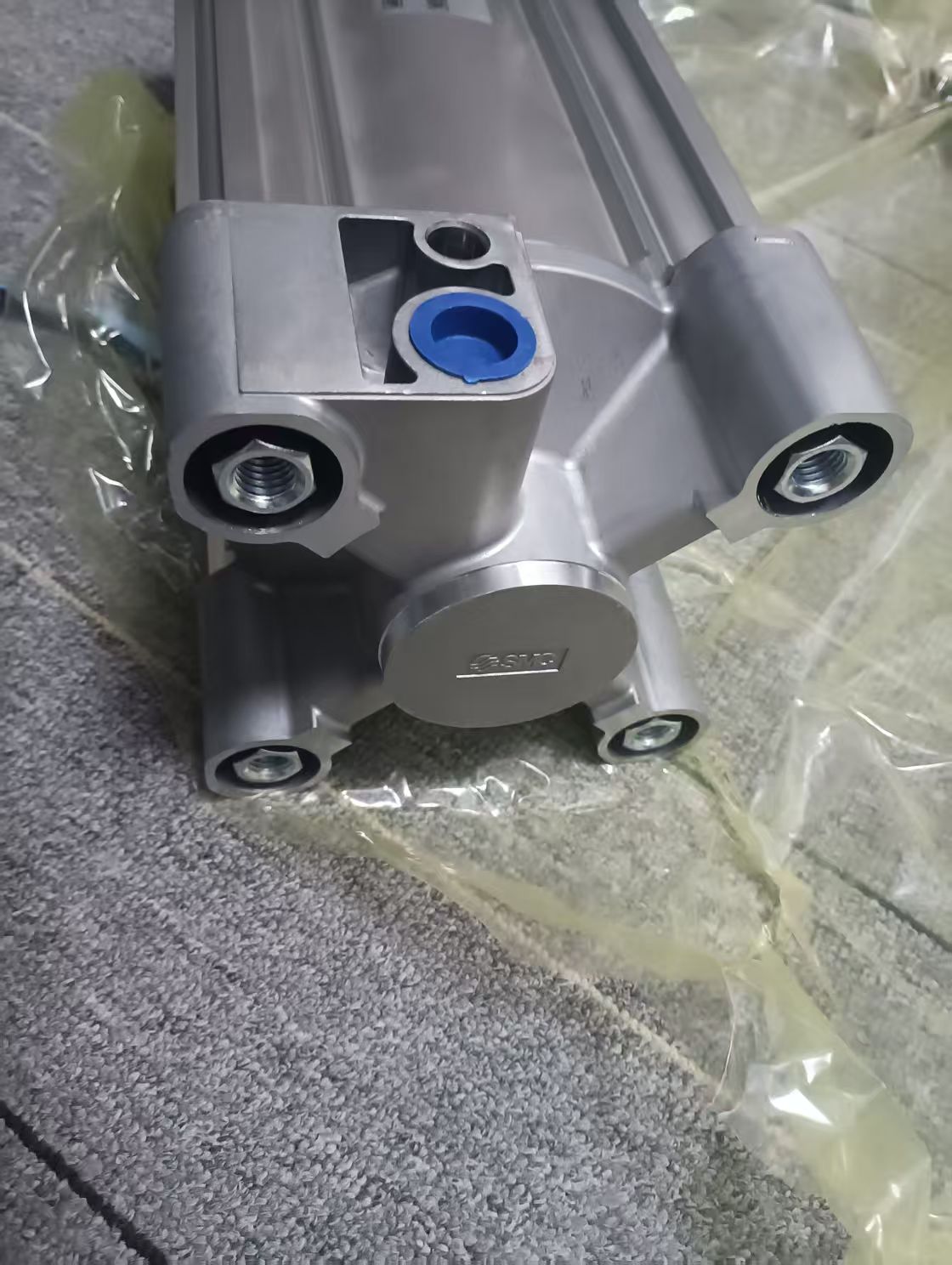

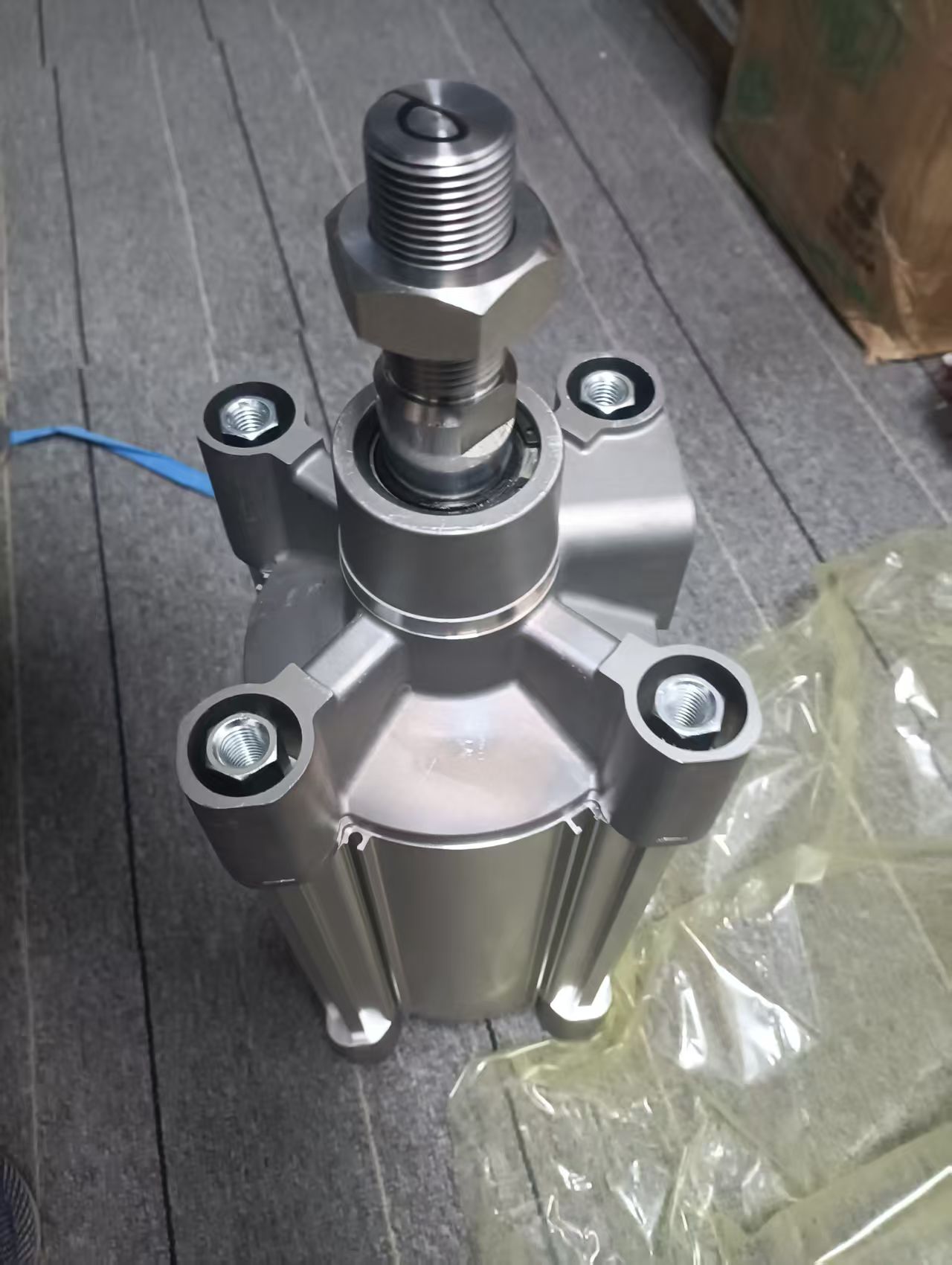

电商MRO供应链日本SMC 气缸 CP96SDB125-200

货号: CP96SDB125-200

库存: 紧张

电询

简介

CP96 系列符合ISO(15552)标准气缸/标准型单杆双作用●追加系列 CP96-W、CP96K、CP96KW系列 [New]●追加定制规格 [New]●轻量:减小15%●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间●垫缓冲使活塞停止时的金属噪音减小字段描述字段取值取值描述内置磁环D无磁性开关…

分类: 工控类, 日本SMC,

产品详情

CP96 系列符合ISO(15552)标准气缸/标准型单杆双作用

●追加系列 CP96-W、CP96K、CP96KW系列 [New]

●追加定制规格 [New]

●轻量:减小15%

●用新缓冲方式(气缓冲＋垫缓冲)缩短生产节拍时间

●垫缓冲使活塞停止时的金属噪音减小

字段描述	字段取值	取值描述
内置磁环	D	无磁性开关(内置磁环)
安装方式	B	基本型
缸径	125	缸径 125mm
气缸行程	200	气缸行程 200mm
带防护套	-	无防护套
双行程标记	-	无双行程标记
气缸行程2	-	无气缸行程2
缓冲	-	气缓冲
带防护套2	-	无防护套
磁性开关型号	-	无磁性开关
磁性开关个数	-	2个或无
订制规格	-	标准

其他特性

字段描述	取值描述
配管口径 (空气压通口)	1/2
适用流体	空气
形式	气压式
通口螺纹的种类	G
杆端形状	外螺纹
杆端外螺纹尺寸	M27X2
使用圧力 [MPa]	0.05 MPa
最高使用圧力 [MPa]	1.0 MPa
保证耐压力 [MPa]	1.5 MPa
使用流体温度最小値 [°C]	-10 ℃
使用流体温度最大値 [°C]	60 ℃
周围温度最小值 [°C]	-10 ℃
周围温度最大值 [°C]	60 ℃
给油	不给油式
使用活塞速度最小值 [mm/s]	50 mm/s
使用活塞速度最大值 [mm/s]	700 mm/s
行程长度允差最小值 [mm]	0 mm
行程长度允差最大值 [mm]	1 mm
活塞杆直径 [mm]	32 mm
受压面积 IN [mm²]	11468 mm²
受压面积 OUT [mm²]	12272 mm²
理论推力 IN [N] (使用圧力 0.2 MPa)	2294 N
理论推力 IN [N] (使用圧力 0.3 MPa)	3440 N
理论推力 IN [N] (使用圧力 0.4 MPa)	4587 N
理论推力 IN [N] (使用圧力 0.5 MPa)	5734 N
理论推力 IN [N] (使用圧力 0.6 MPa)	6881 N
理论推力 IN [N] (使用圧力 0.7 MPa)	8027 N
理论推力 IN [N] (使用圧力 0.8 MPa)	9174 N
