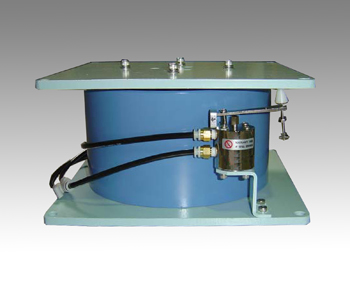

日本MEIRITZ明立精机单元式空气弹簧隔振装置AP-80C

货号: AP-80C

库存: 紧张

电询

一款强化了水平隔振性能的紧凑型单元式产品，最适合集成到以扫描隧道显微镜（STM）为首的各类精密测量设备中。特点强化水平方向隔振性能依托明立精机拥有大量供货实绩的空气弹簧，搭配全新采用的特殊防振橡胶，实现垂直方向固有振动频率 2.0Hz、水平方向 1.5Hz，具备优异…

分类: 其他, 日本MEIRITZ明立精机,

产品详情

一款强化了水平隔振性能的紧凑型单元式产品，

最适合集成到以扫描隧道显微镜（STM）为首的各类精密测量设备中。

特点

强化水平方向隔振性能

依托明立精机拥有大量供货实绩的空气弹簧，搭配全新采用的特殊防振橡胶，实现垂直方向固有振动频率 2.0Hz、水平方向 1.5Hz，具备优异的隔振能力。

通用型集成单元结构

隔振装置对适配灵活性要求较高。AP-C 系列为一体化单元结构，将空气弹簧与用于水平保持的高度维持传感器紧凑整合，可灵活适配嵌入各类设备的装配需求。

整机高度统一为 150mm

该系列所有型号整机高度统一为 150mm。即便配套设备发生设计变更，也无需大幅修改设备规格，即可更换隔振单元。

通过高度维持传感器自动保持水平

当搭载设备移位、布局改动导致负载偏移、承载平台倾斜时，自研高度维持传感器会自动调节空气弹簧浮升高度，使平台始终保持水平状态。

	AP-80C	AP-100C	AP-120C
固有振動数	垂直 : 2.0Hz 水平 : 1.5Hz
除振方式	空気ばねおよび特殊防振ゴムによる
レベル維持方式	自動レベル維持機構により水平を維持
機体寸法（W×D×H mm）	230×230×150		270×270×150
本体質量（kg/1個）	19	18	30
搭載可能質量（kg）（空気ばね4個使用時）	560	880	1200
取付穴ピッチ（A×B mm）	210×210		250×250
取付穴径（C mm）	10
付属品	フィルター付きレギュレータ、Φ6ウレタンチューブ (5m)、分岐用継手(2個)
供給圧力	0.4~0.7MPa (空気源:コンプレッサー、工場エアー、窒素ボンベ)

	AP-140C	AP-160C	AP-180C
固有振動数	垂直 : 2.0Hz 水平 : 1.5Hz
除振方式	空気ばねおよび特殊防振ゴムによる
レベル維持方式	自動レベル維持機構により水平を維持
機体寸法（W×D×H mm）	270×270×150	310×310×150
本体質量（kg/1個）	30	42
搭載可能質量（kg）（空気ばね4個使用時）	1700	2200	2800
取付穴ピッチ（A×B mm）	250×250	290×290
取付穴径（C mm）	10	12
付属品	フィルター付きレギュレータ、Φ6ウレタンチューブ (5m)、分岐用継手(2個)
供給圧力	0.4~0.7MPa (空気源:コンプレッサー、工場エアー、窒素ボンベ)
