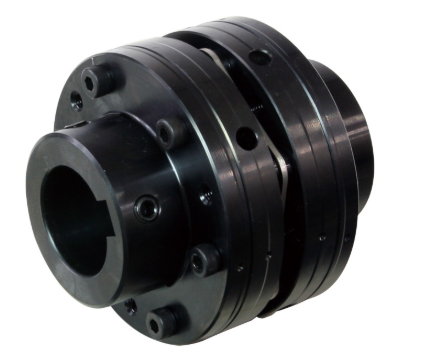

MIKI PULLEY三木普利金属板弹簧联轴器SFU-070SS-100N

货号: SFU-070SS-100N

库存: 紧张

品牌: MIKI PULLEY三木普利

电询

这种板簧式联轴器采用轻质、高强度、高强度铝合金作为夹具轮毂，具有高扭转刚性和响应灵敏。此外，通过使用与轴径相关联的轮毂外径尺寸，也有助于减少惯性矩。SA2型是一种高刚性单元件型。规格（标准）类型允许扭矩[Nm]允许误差最大转速[min]−1］扭转弹簧常数[Nm/rad]轴…

分类: 工控类, MIKI PULLEY三木普利,

产品详情

这种板簧联轴器主体使用钢材，使得连接轴的法兰和联轴单元得以分离。这种联结不仅便于高精度组装，还允许在维护期间无需移动主轴和从动轴即可脱落。它是一个高度刚性的单一元素。

规格

类型	允许扭矩 [N·m]	允许误差			最大转速 [min^-1]	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2］	质量 [kg]
类型	允许扭矩 [N·m]	古怪 [mm]	赤纬角 [゚]	轴向 [mm]	最大转速 [min^-1]	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2］	质量 [kg]
SFU-070SS-100N	100	0.02	1	±0.5	18000	240000	484	0.53×10－3	0.86
SFU-080SS-200N	200	0.02	1	±0.5	17000	310000	546	1.26×10－3	1.52
SFU-090SS-300N	300	0.02	1	±0.6	15000	520000	321	2.01×10－3	1.90
SFU-100SS-450N	450	0.02	1	±0.65	13000	740000	540	3.88×10－3	3.01
SFU-120SS-600N	600	0.02	1	±0.8	11000	970000	360	8.17×10－3	4.31
SFU-140SS-1000N	1000	0.02	1	±1.0	9500	1400000	64	18.43×10－3	6.93
