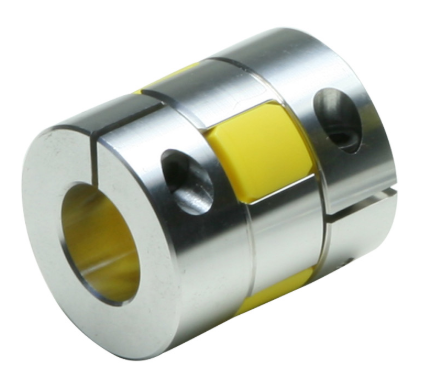

MIKI PULLEY三木普利橡胶联轴器STW-040AYN

MIKI PULLEY三木普利橡胶联轴器v

货号: STW-040AYN

库存: 紧张

品牌: MIKI PULLEY三木普利

电询

这种板簧式联轴器采用轻质、高强度、高强度铝合金作为夹具轮毂，具有高扭转刚性和响应灵敏。此外，通过使用与轴径相关联的轮毂外径尺寸，也有助于减少惯性矩。SA2型是一种高刚性单元件型。规格（标准）类型允许扭矩[Nm]允许误差最大转速[min]−1］扭转弹簧常数[Nm/rad]轴…

分类: 工控类, MIKI PULLEY三木普利,

产品详情

这是一种弯曲的钳口联结器，结构简单，将缓冲树脂（聚氨酯弹性体）称为元件夹在两个轮毂之间。元件与弯曲钳口联结器Y相同，而钳口（爪）部分经过加工以提高精度。

规格

类型	扭矩		允许误差			最大转速 [min]-1]	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2]	质量 [kg]
类型	典型扭矩 [N·m]	最大扭矩 [N·m]	古怪 [mm]	赤纬角 [゚]	轴向 [mm]	最大转速 [min]-1]	扭转弹簧常数 [N·m/rad]	轴向弹簧常数 [N/mm]	转动惯量 [kg·m]2]	质量 [kg]
STW-014AYN	(1.2)	(2.4)	0.10	1	0 ~ +0.6	10000	12	200	1.98×10‒7	0.007
STW-020AYN	(3)	(6)	0.15	1	0 ~ +0.8	10000	24	210	1.09×10‒6	0.019
STW-030AYN	(7.5)	(15)	0.15	1	0 ~ +1.0	10000	73	330	6.19×10‒6	0.045
STW-040AYN	(10)	(20)	0.10	1	0 ~ +1.2	10000	760	940	4.01×10‒5	0.16
STW-055AYN	(35)	(70)	0.15	1	0 ~ +1.4	7000	1400	1160	1.63×10‒4	0.34
STW-065AYN	(95)	(190)	0.15	1	0 ~ +1.5	5900	2100	1200	3.69×10‒4	0.54
STW-080AYN	(190)	(380)	0.15	1	0 ~ +1.8	4800	4000	1430	1.04×10‒3	1.00
STW-095AYN	(265)	(530)	0.15	1	-0.5 ~ +2.0	4000	6000	2400	2.25×10‒3	1.50
STW-105AYN	(310)	(620)	0.20	1	-0.9 ~ +2.0	3700	7000	4000	3.75×10‒3	2.05
