电商MRO供应链讲解日本PANASONIC松下 MADLN05SE伺服驱动器的规格及特点
电商MRO供应链讲解日本PANASONIC松下 MADLN05SE伺服驱动器的规格及特点
- 深圳电商商业股份有限公司
- 2025-07-22

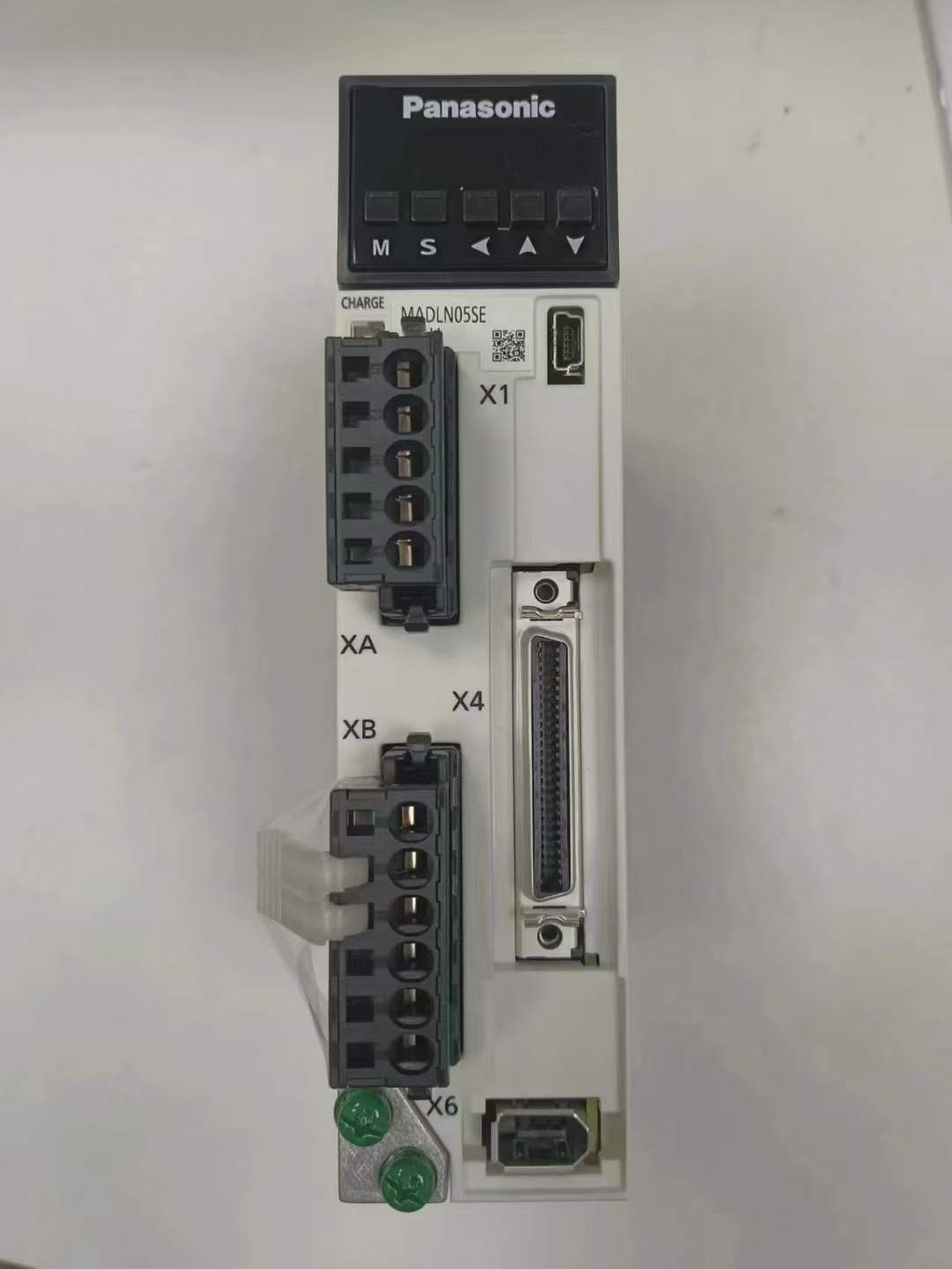

日本PANASONIC松下 MADLN05SE伺服驱动器
规格详细
| 项目 | 内容 |
|---|---|
| 订货产品号 | MADLN05SE |
| 详细 | A6SE系列 位置控制型 (增量式系统专用, 脉冲列专用) 无**功能 |
| 家族名 | MINAS A6 |
| 系列 | A6SE系列 |
| 类型 | 位置控制型 |
| 外形型号名 | A 型 |
| 响应频率 (kHz) | 3.2 |
| 控制方式 | 位置控制 |
| 控制方式关于 | A6SE系列的驱动器，无法对应使用串行方式与上位通信的**式系统，只能对应增量式系统。 |
| **功能 | 无 |
| 电源电压规格 | 单相/三相 200 V |
| I/F 功能区分 | 脉冲列专用 |
| [[基本规格] 编码器反馈 | 23 bit（8388608 分辨率）7线串行**式编码器 |
| [[基本规格] 编码器反馈关于 | 由于仅需对应增量式系统，使用时无需连接**式编码器用电池。将Pr0.15设置为出厂设置“1”。 |
| 外形尺寸 宽度 (W) (单位 : mm) | 40 |
| 外形尺寸 高度 (H) (单位 : mm) | 150 |
| 外形尺寸 深度 (D) (单位 : mm) | 130 |
| 重量 (kg) | 0.8 |
| 使用环境条件 | 详情请通过使用说明书等进行确认。 |
基本规格
| 项目 | 内容 |
|---|---|
| 输入电源 : 主电路电源 | 单相/三相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| 输入电源 : 控制电路电源 | 单相 200 V (+10% -15%) ～240 V (+10% -15%) 50/60 Hz |
| I/O连接器 : 控制信号 输入 | 通用10输入 根据参数选择通用输入功能 |
| I/O连接器 : 控制信号 输出 | 通用6输出 根据参数选择通用输出功能 |
| I/O连接器 : 模拟信号 输出 | 2输出（模拟监视器输出2） |
| I/O连接器 : 脉冲信号 输入 | 2输入（光电耦合器输入、长线接收器输入） |
| I/O连接器 : 脉冲信号 输出 | 4 输出（长线驱动输出3、开路集电极输出1） |
| 通信功能 | USB |
| 通信功能 : USB | 可连接电脑等进行参数设定以及状态监视等。 |
| 回生 | 无内置再生电阻（只有外置） |
| 控制模式 | (1) 位置控制 (2) 内部速度控制 (3) 位置/内部速度控制 3个模式通过参数进行切换 |
