日本TOYOZUMI丰澄电机变压器NT11-05KF

货号: NT11-05KF

库存: 紧张

电询

“隔离变压器”+“噪声衰减功能”与普通隔离变压器相比，实现了优异的衰减特性单相双绕组 50/60Hz耐压 P-E AC3kV、P-S/S-E AC 1.5kV100VA至300VA为E类绝缘（温升75C以下）500VA~5kVA为F级绝缘（温升100C以下）不含 10 种符合 RoHS …

分类: 仪器仪表类, 日本TOYOZUMI丰澄电机,

产品详情

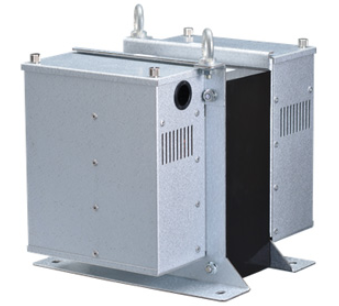

噪声对策变压器单相双绕组100V/100V系列

在普通和正常模式下都证明了高阻尼功率，并且专用于噪声控制的变压器

它比传统的静电屏蔽变压器具有更高的噪声阻尼能力，其作为绝缘变压器的性能等于或大于传统的隔离变压器，线圈与铁芯之间的耐压保持在3kV/1分钟。
它不仅可以防止噪声从电源线进入，还可以防止噪声从作为噪声源的负载设备进入电源线。

名字	初级电压（V）	初级电压（V）	次级电流（A）	容量（VA）	绝缘种	规格	二维 CAD
NT11-02KE	100	100	20	2k	E型	PDF格式	DXF
NT11-03KE			30	3k	E型	PDF格式	DXF
NT11-05KF			50	5k	F型	PDF格式	DXF

库存状况清单（PDF）
* 库存状况是截至更新日期的库存数量。请注意。

抗噪声变压器NT噪声衰减特性防噪变压器NT接线盒盖释放图降噪变压器NT外形图及尺寸图

能力	尺寸表（mm）							入口孔	端子螺钉	接地端子	推荐的安装螺钉	质量（公斤）
能力	一个	B	H	一个	b	x	y	入口孔	端子螺钉	接地端子	推荐的安装螺钉	质量（公斤）
2kVA的	235	250	260	200	10	15	15	Φ19	M5	M5	M8	27
3kVA的	235	295	260	200	10	15	15	Φ19	M5	M5	M8	39
5kVA的	288	325	324	250	12	18	18	Φ26	M6	M6	M10	59
