日本TOYOZUMI丰澄电机变压器NT22-02KE
简介
“隔离变压器”+“噪声衰减功能”与普通隔离变压器相比，实现了优异的衰减特性单相双绕组 50/60Hz耐压 P-E AC3kV、P-S/S-E AC 1.5kV100VA至300VA为E类绝缘（温升75C以下）500VA~5kVA为F级绝缘（温升100C以下）不含 10 种符合 RoHS …
产品详情
噪声对策变压器单相双绕组100V/100V系列
在普通和正常模式下都证明了高阻尼功率，并且专用于噪声控制的变压器
它比传统的静电屏蔽变压器具有更高的噪声阻尼能力，其作为绝缘变压器的性能等于或大于传统的隔离变压器，线圈与铁芯之间的耐压保持在3kV/1分钟。
它不仅可以防止噪声从电源线进入，还可以防止噪声从作为噪声源的负载设备进入电源线。
单相双绕组 50/60Hz
2 kVA 至 3 kVA 是 E 级绝缘（温升 75°C 或以下），5 kVA 是 F 级绝缘（温升 100°C 或以下）
耐压 AC3kV
初级和次级之间的静电屏蔽
| 名字 | 初级电压 （V） | 初级电压 （V） | 次级电流 （A） | 容量 （VA） | 绝缘种 | 规格 | 二维 CAD |
|---|---|---|---|---|---|---|---|
| NT21-02KE | 200 | 100 | 20 | 2k | E型 | PDF格式 | DXF |
| NT21-03KE | 30 | 3k | E型 | PDF格式 | DXF | ||
| NT21-05KF | 50 | 5k | F型 | PDF格式 | DXF |
库存状况清单 （PDF）
* 库存状况是截至更新日期的库存数量。 请注意。

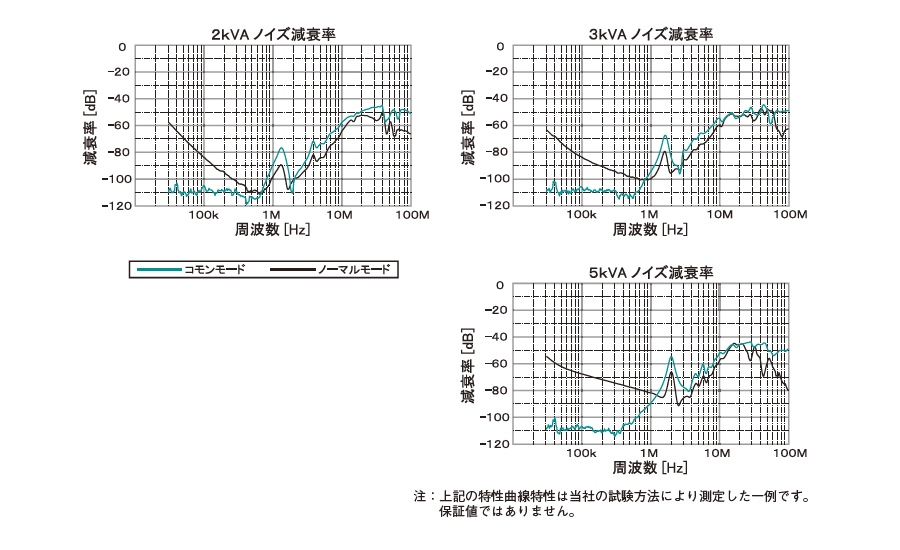

噪声衰减特性

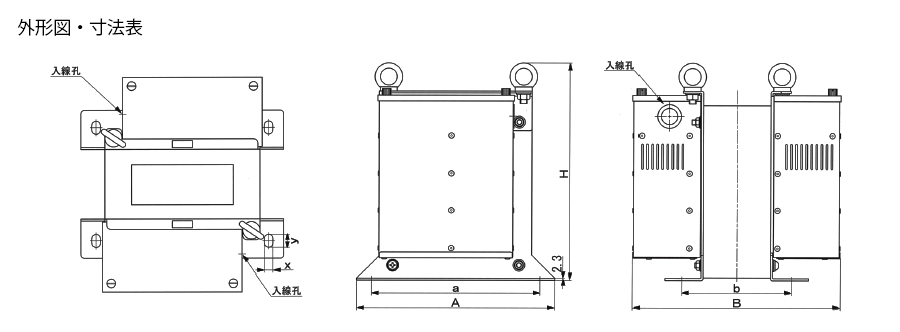

| 能力 | 尺寸表（mm） | 入口孔 | 端子 螺钉 | 接地 端子 | 推荐的安装 螺钉 | 质量（ 公斤） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 一个 | B | H | 一个 | b | x | y | ||||||
| 2kVA的 | 235 | 250 | 260 | 200 | 10 | 15 | 15 | Φ19 | M5 | M5 | M8 | 27 |
| 3kVA的 | 235 | 295 | 260 | 200 | 10 | 15 | 15 | Φ19 | M5 | M5 | M8 | 39 |
| 5kVA的 | 288 | 325 | 324 | 250 | 12 | 18 | 18 | Φ26 | M6 | M6 | M10 | 59 |
