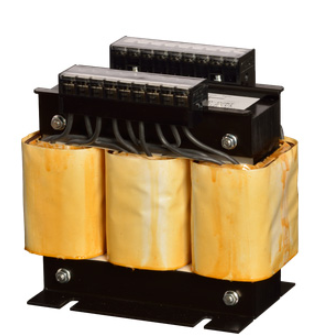

日本TOYOZUMI丰澄电机变压器3LD-015KF
简介
单相双绕组 50/60Hz耐压 AC1.5kV适用标准：JIS C-1 6436kVA以下，JIS C-1/5310 6436kVA以上100VA~500VA为E级绝缘（温升75C以下），750VA~5kVA为F级绝缘（温升100C以下）具有初级和次级静电屏蔽不含 10 种符合 RoHS 指令的物质
产品详情
三相双绕组400V/200V系列
采用3SD系列所没有的F型绝缘，增强了3相的多样性。
三相双绕组 3/50Hz
耐压AC2kV
适用标准JIS C-5310/6436
所有型号均采用F型绝缘（温升100°C以下）
参考电压：输入400V，输出220V
终端：星形/三角形
| 名字 | 规范 | 尺寸 （毫米） | 安装尺寸 （毫米） | 推荐的 安装 螺钉 | 端子 螺钉 | 端子 间距 （毫米） | 质量（ 公斤） | 规格 | 二维 CAD | 二维 CAD | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 电压 （V） | 次级 电流 （A） | 容量 （VA） | 一个 | B | H | 一个 | b | ||||||||
| 3LD-500F | 初级电压 次级电压 | 1.31 | 500 | 150 | 127 | 134 | 60 | 92 | M6 | M4 | 10.5 | 6 | PDF格式 | DXF | DXF |
| 3LD-01KF | 2.62 | 1k | 195 | 117 | 173 | 100 | 77 | M8 | M4 | 10.5 | 10 | PDF格式 | DXF | DXF | |
| 3LD-015KF | 3.93 | 1.5k | 195 | 142 | 173 | 100 | 102 | M8 | M4 | 10.5 | 13.5 | PDF格式 | DXF | DXF | |
| 3LD-02KF | 5.25 | 2k | 225 | 132 | 203 | 120 | 92 | M8 | M4 | 10.5 | 17 | PDF格式 | DXF | DXF | |
| 3LD-03KF | 7.87 | 3k | 225 | 163 | 203 | 120 | 122 | M8 | M4 | 10.5 | 24.8 | PDF格式 | DXF | DXF | |
| 3LD-04KF | 10.5 | 4k | 246 | 158 | 234 | 130 | 117 | M8 | M4 | 10.5 | 31.5 | PDF格式 | DXF | DXF | |
| 3LD-05KF | 13.1 | 5k | 295 | 178 | 262 | 160 | 132 | M8 | M5 | 13.5 | 41 | PDF格式 | DXF | DXF | |
